HV-K型　竪吊・横吊兼用クランプ

特長

<strong>HV-K</strong><span>型</span>　<span>竪吊・横吊兼用クランプ</span>

アングル・チャンネル・アイビーム及びこれに属する構造物の吊上げ・反転作業に際し、いずれの方向からでも吊作業ができるクランプです。

いずれの方向から引張っても荷重の増加に応じて、ますます強い力でかみこみます。
運搬中、被吊上物がショックを受けても、吊上状態に変化はありません。
内蔵装備されたうず巻ばねによって常に一定の初荷重がカムに働くようになっています。
受金はアール状になっており、角度吊の際本体へかかるねじれ力が少なく無理がありません。

仕様・寸法図

仕様

（mm）

基本使用荷重	クランプ範囲	くわえ深さ最小寸法		自重（kg）
基本使用荷重	クランプ範囲	D1（下）	D2（上）	自重（kg）
1TON	0～16	45	50	3.5
2TON	0～30	70	70	9.0
3TON	0～30	70	75	14.0
5TON	0～40	75	83	27.0

寸法　　　　　　　　　　　　　　　　　　　　　　　　　　　(mm)

基本使用荷重	クランプ範囲	A	B	C	C1	D	F	G	H	I	J	M
基本使用荷重	クランプ範囲	A	B	C	C1	D	F	G	H	I	J	M
1TON	0～16	255	113	46	74	68	26	34	158	44	60	25
2TON	0～30	388	143	60	96	89	38	45	238	56	71	38
3TON	0～30	426	165	75	115	95	42	50	269	64	90	38
5TON	0～40	536	220	90	140	122	54	65	330	86	119	40

※呼び方（例）HV-K型 2TON

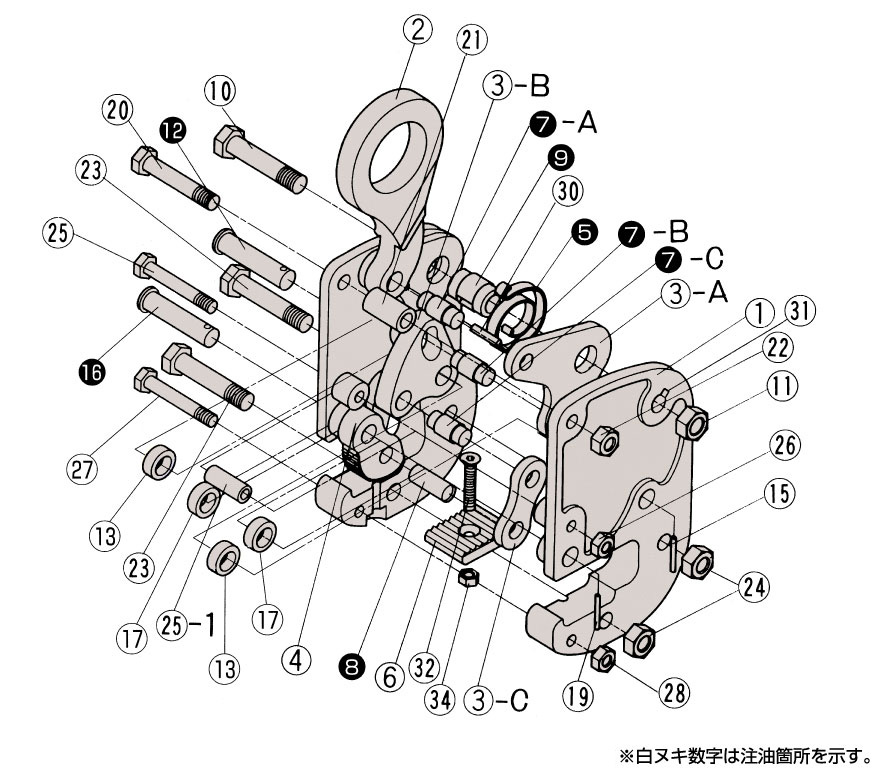

分解図
