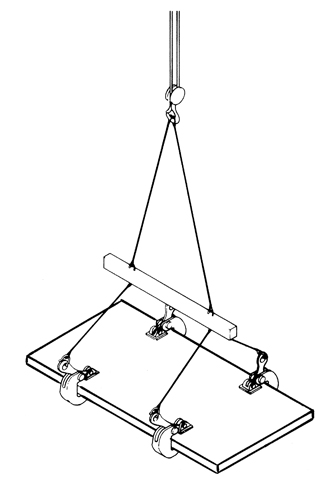

＜使用例＞
（mm）
| 基本使用 荷重 |
クランプ 範囲 |
くわえ深さ (D) |
A max |
B | C | E | F | H | I | J | 自重(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2TON | 0～20 | 80 | 143 | 115 | 20 | 25 | 35 | 90 | 40 | 50 | 1.4 |
| 10～30 | 80 | 165 | 115 | 20 | 25 | 45 | 90 | 40 | 50 | 1.5 | |
| 1TON | 0～30 | 100 | 212 | 150 | 30 | 45 | 50 | 135 | 50 | 60 | 3.6 |
| 20～50 | 100 | 232 | 150 | 30 | 45 | 70 | 155 | 50 | 60 | 3.8 | |
| 2TON | 0～40 | 115 | 272 | 175 | 35 | 50 | 65 | 165 | 60 | 73 | 6.2 |
| 30～70 | 115 | 302 | 175 | 35 | 50 | 95 | 195 | 60 | 73 | 6.7 | |
| 3TON | 0～50 | 140 | 318 | 200 | 36 | 55 | 80 | 195 | 75 | 108 | 10.9 |
| 40～90 | 140 | 358 | 200 | 36 | 55 | 120 | 235 | 75 | 108 | 11.9 | |
| 5TON | 0～60 | 190 | 435 | 280 | 45 | 80 | 85 | 263 | 80 | 140 | 27.0 |
| 50～110 | 190 | 485 | 280 | 45 | 80 | 133 | 313 | 80 | 140 | 28.5 |
※呼び方 （例）CH-NF型 2T0N（0-40）
